矢量网络分析仪(VNA) 100/样起
一、设备型号
中国-思仪-3671G,美国Keysight N5225B;

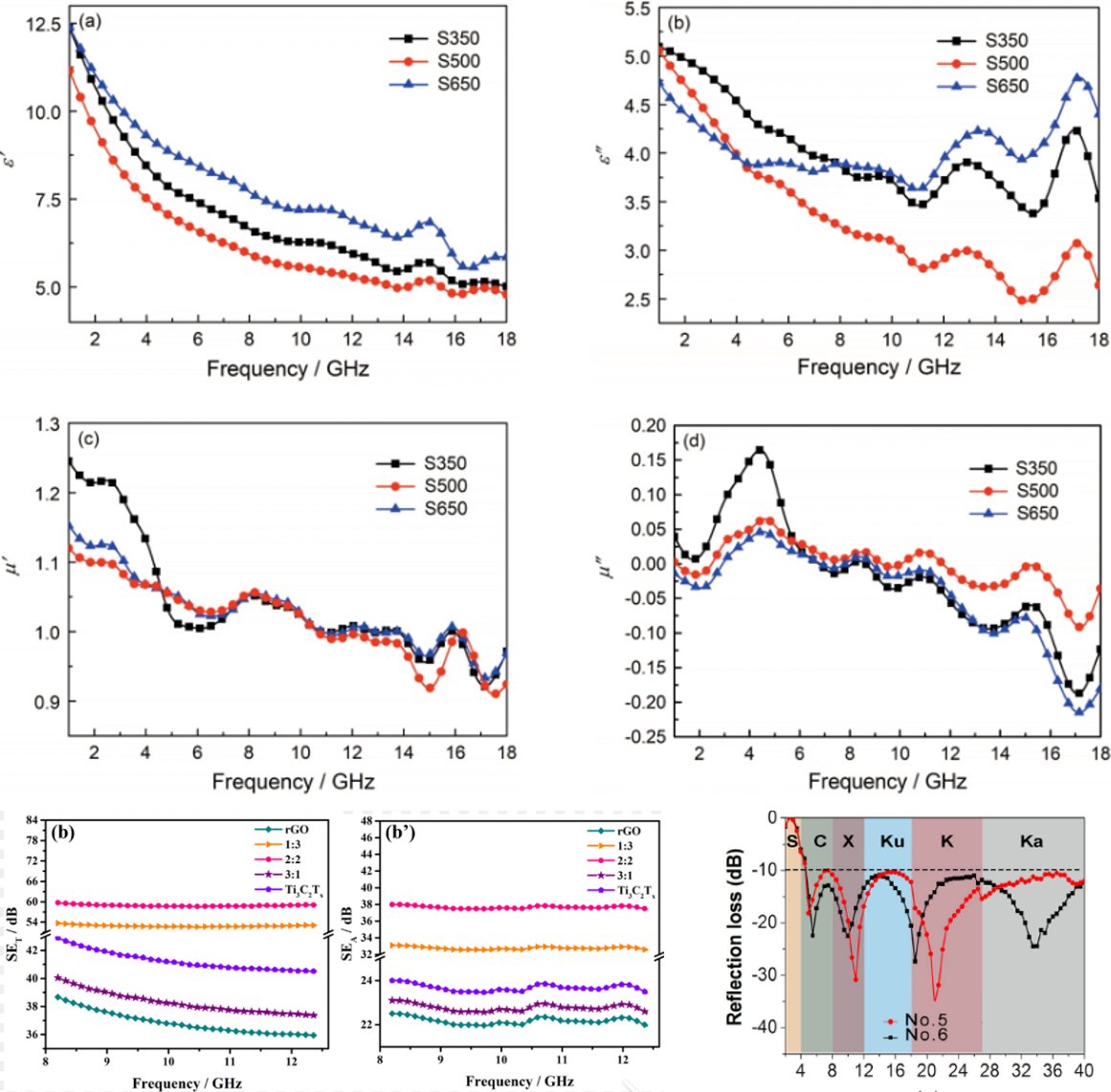

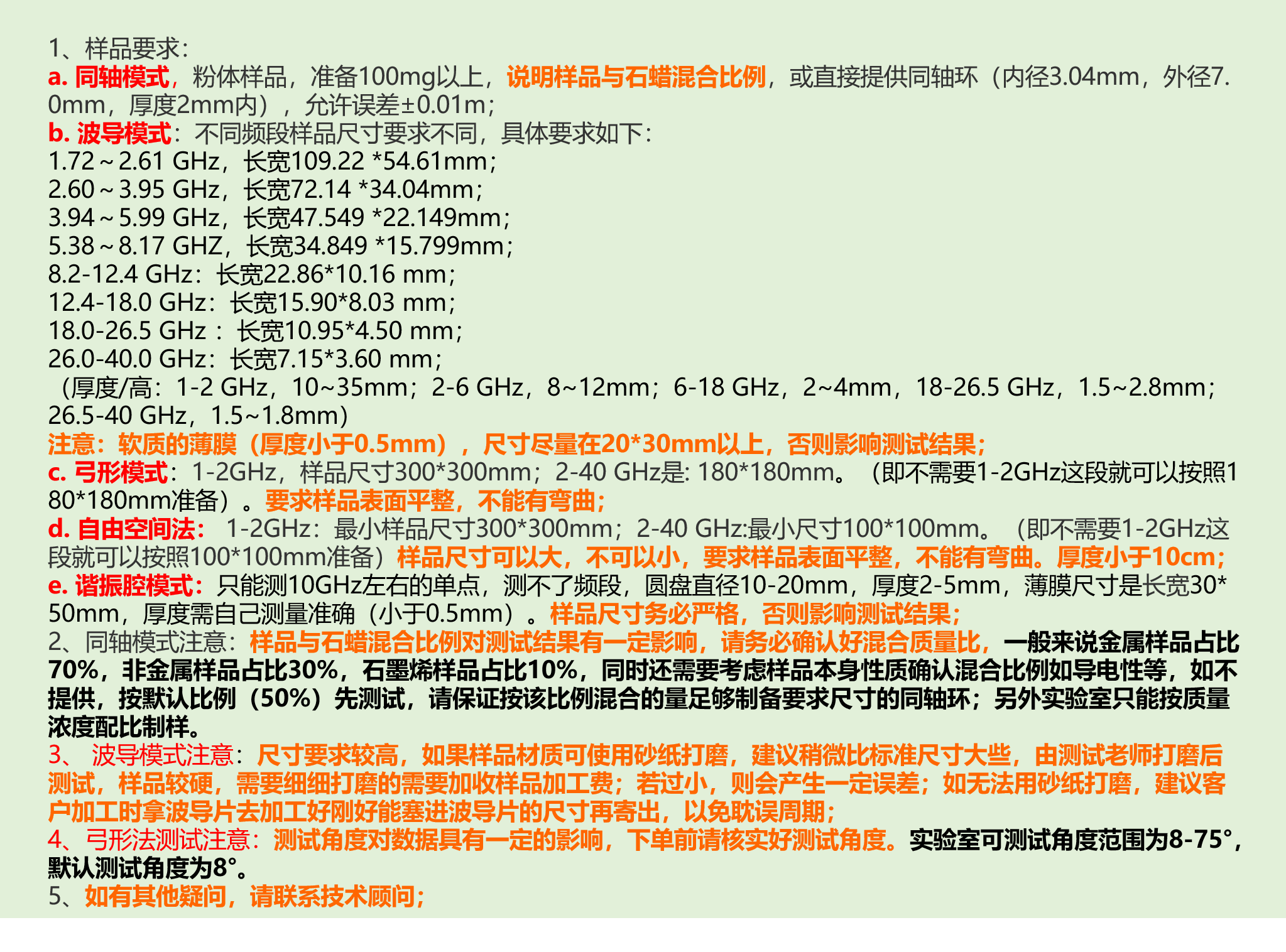

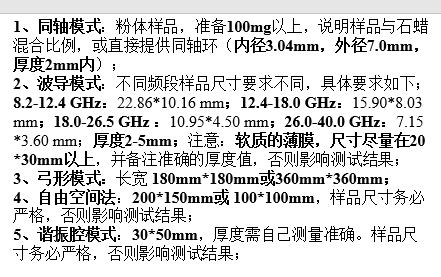

二样品要求:
同轴模式,粉体样品,准备100mg以上,说明样品与石蜡混合比例,或直接提供同轴环(内径3.04mm,外径7.0mm,厚度2mm内),允许误差±0.01m;
波导模式:不同频段样品尺寸要求不同,具体要求如下:
1.72~2.61 GHz,长宽109.22 *54.61mm;
2.60~3.95 GHz,长宽72.14 *34.04mm;
3.94~5.99 GHz,长宽47.549 *22.149mm;
5.38~8.17 GHZ,长宽34.849 *15.799mm;
8.2-12.4 GHz:长宽22.86*10.16 mm;
12.4-18.0 GHz:长宽15.90*8.03 mm;
18.0-26.5 GHz :长宽10.95*4.50 mm;
26.0-40.0 GHz:长宽7.15*3.60 mm;
(厚度/高:1-2 GHz,10~35mm;2-6 GHz,8~12mm;6-18 GHz,2~4mm,18-26.5 GHz,1.5~2.8mm;26.5-40 GHz,1.5~1.8mm)
注意:软质的薄膜(厚度小于0.5mm),尺寸尽量在20*30mm以上,否则影响测试结果;
弓形模式:1-2GHz,样品尺寸300*300mm;2-40 GHz是: 180*180mm。(即不需要1-2GHz这段就可以按照180*180mm准备)。要求样品表面平整,不能有弯曲;
自由空间法: 1-2GHz:最小样品尺寸300*300mm;2-40 GHz:最小尺寸100*100mm。(即不需要1-2GHz这段就可以按照100*100mm准备)样品尺寸可以大,不可以小,要求样品表面平整,不能有弯曲。厚度小于10cm;
谐振腔模式:只能测10GHz左右的单点,测不了频段,圆盘直径10-20mm,厚度2-5mm,薄膜尺寸是长宽30*50mm,厚度需自己测量准确(小于0.5mm)。样品尺寸务必严格,否则影响测试结果;
